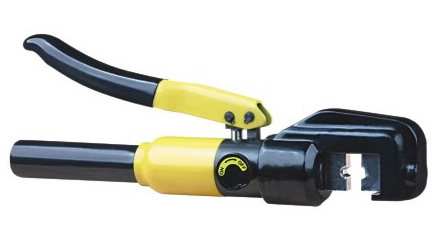

คีมย้ำหางปลาไฮดรอลิค (Hand-Operated Hydraulic Crimping Tool): เพื่องานไฟฟ้าที่ปลอดภัยสูงสุด
การเข้าหัวสายไฟหรือ “การย้ำหางปลา” ในระบบไฟฟ้ากำลังสูง ไม่ใช่แค่การทำให้สายไฟติดกับขั้วต่อ แต่คือการสร้างจุดเชื่อมต่อทางไฟฟ้าที่สมบูรณ์แบบและปลอดภัยที่สุด Toolshop88 ขอนำเสนอ คีมย้ำหางปลาไฮดรอลิค เครื่องมือสำคัญสำหรับช่างไฟฟ้ามืออาชีพทุกคน ที่จะช่วยให้การย้ำหางปลาบนสายไฟขนาดใหญ่เป็นเรื่องง่าย, แม่นยำ และได้มาตรฐานสากล หมดปัญหางานย้ำไม่แน่น, ร้อน, หรือเกิดประกายไฟที่จุดเชื่อมต่อ
ทำไมการย้ำหางปลาต้องใช้เครื่องมือไฮดรอลิค?
คีมย้ำสายไฟทั่วไปอาจใช้ได้ดีกับสายไฟขนาดเล็ก แต่สำหรับสายไฟเบอร์ 10 sq.mm. ขึ้นไป แรงบีบจากมือคนเพียงอย่างเดียวไม่สามารถสร้างแรงกดที่มากพอที่จะทำให้เนื้อโลหะของหางปลาและตัวนำทองแดงหลอมรวมกันได้อย่างสมบูรณ์ แต่ เครื่องย้ำหางปลาไฮดรอลิค สามารถแก้ปัญหานี้ได้:
- แรงย้ำมหาศาล: ระบบไฮดรอลิคช่วยทวีแรงบีบจากมือโยกเพียงเล็กน้อยให้กลายเป็นแรงย้ำหลายตัน ทำให้มั่นใจได้ว่ารอยย้ำจะแน่นสนิทและมีค่าความต้านทานต่ำ
- รอยย้ำที่สมบูรณ์แบบ: มาพร้อมกับชุดดายส์ (Dies) รูปทรงหกเหลี่ยม (Hexagon) หลายขนาด ซึ่งเป็นรูปทรงที่ได้รับการยอมรับว่าดีที่สุดในการย้ำ ให้แรงกดที่สม่ำเสมอทั่วทุกด้าน
- ลดความเมื่อยล้า: ไม่ต้องออกแรงบีบจนสุดแรงเหมือนคีมย้ำแบบแมคคานิค ทำให้ทำงานซ้ำๆ ได้โดยไม่เหนื่อยล้า
- ปลอดภัยได้มาตรฐาน: การย้ำที่ถูกต้องช่วยป้องกันปัญหาจุดต่อร้อน (Hot Spot) ซึ่งเป็นสาเหตุหลักของการเกิดไฟฟ้าลัดวงจรและอัคคีภัย
การประยุกต์ใช้งาน Hydraulic Crimping Tool
ที่ย้ำหางปลา ระบบไฮดรอลิคเป็นเครื่องมือที่ขาดไม่ได้ในงานหลากหลายประเภท:
- งานประกอบตู้คอนโทรล: สำหรับการเข้าสายเมนขนาดใหญ่ในตู้ควบคุมไฟฟ้า MDB หรือตู้ควบคุมมอเตอร์
- งานติดตั้งระบบไฟฟ้าในอาคารและโรงงาน: ย้ำสายเมนที่ลากมาจากหม้อแปลงหรือมิเตอร์ไฟฟ้า
- งานติดตั้งระบบโซล่าเซลล์: ใช้ย้ำสายไฟที่เชื่อมต่อระหว่างแผงโซล่าเซลล์, อินเวอร์เตอร์ และแบตเตอรี่
- งานซ่อมบำรุงในอุตสาหกรรม: สำหรับการซ่อมแซมหรือเปลี่ยนสายไฟในเครื่องจักรขนาดใหญ่
เลือกให้ถูกประเภท: รูปแบบการย้ำและลักษณะหัวคีมที่เหมาะกับงานของคุณ
การเลือกคีมย้ำหางปลาไฮดรอลิคที่เหมาะสมที่สุด ไม่ได้ขึ้นอยู่กับขนาดสายไฟเพียงอย่างเดียว แต่ยังขึ้นอยู่กับ “รูปแบบการย้ำ” และ “ลักษณะของหัวคีม” ซึ่งออกแบบมาเพื่องานที่แตกต่างกัน
1. รูปแบบการย้ำ: หกเหลี่ยม (Hexagon) vs. จิก (Indent)
- การย้ำแบบหกเหลี่ยม (Hexagonal Crimp): เป็นรูปแบบที่ได้รับความนิยมและเป็นมาตรฐานสากลสำหรับงานไฟฟ้ากำลัง ให้แรงกดที่สม่ำเสมอรอบทิศทาง ทำให้เนื้อของหางปลาและสายไฟสัมผัสกันอย่างแนบสนิทที่สุด ลดความต้านทานและป้องกันการเกิดจุดต่อร้อน (Hot Spot) ได้ดีเยี่ยม (เครื่องมือส่วนใหญ่ในหน้านี้เป็นแบบหกเหลี่ยม)
- การย้ำแบบจิก (Indent Crimp): เป็นการย้ำแบบจุดเดียวที่ใช้แรงกดสูง เหมาะสำหรับหางปลาบางประเภทหรือตัวนำชนิดตัน (Solid Conductor) (รุ่น HHY-150)
2. ลักษณะหัวคีม: หัวมาตรฐาน vs. หัวแบบ C-Head
- หัวย้ำมาตรฐาน (Standard Head): มีลักษณะเป็นหัวปิดทึบ ให้ความแข็งแรงของโครงสร้างสูงสุด เหมาะสำหรับงานประกอบทั่วไป
- หัวย้ำแบบ C-Head: (เช่นรุ่น HHY-300C, HHY-400) ถูกออกแบบให้มีช่องเปิดด้านข้าง ทำให้สามารถสอดเข้าย้ำหางปลาในพื้นที่จำกัดหรือบนสายไฟที่ติดตั้งไปแล้วได้ง่ายกว่าหัวแบบมาตรฐาน
คู่มือการย้ำหางปลาด้วยคีมไฮดรอลิค (Step-by-Step)
เพื่อให้ได้รอยต่อที่สมบูรณ์และปลอดภัยตามมาตรฐาน ควรทำตามขั้นตอนต่อไปนี้:
- เตรียมสายไฟ: ปอกฉนวนสายไฟให้ได้ความยาวเท่ากับกระบอกของหางปลาพอดี ระวังอย่าให้ตัวนำทองแดงเสียหาย
- เลือกดายส์และหางปลา: เลือกขนาดหางปลาและดายส์ (Dies) ให้ตรงกับเบอร์ของสายไฟ (เช่น สาย 50 sq.mm. ใช้ดายส์เบอร์ 50)
- สวมหางปลา: สอดสายไฟเข้าไปในหางปลาจนสุด ตรวจสอบให้แน่ใจว่าไม่มีเส้นลวดทองแดงแตกออกมา
- ทำการย้ำ: วางหางปลาลงในดายส์และเริ่มโยกปั๊มไฮดรอลิคจนกระทั่งวาล์วบายพาสทำงาน (มีเสียงดัง “คลิก” หรือแรงโยกจะฟรี) ซึ่งหมายความว่าแรงย้ำถึงค่าสูงสุดแล้ว
- ตรวจสอบรอยย้ำ: คลายวาล์วและนำชิ้นงานออก ตรวจสอบว่ารอยย้ำแน่นหนา, ไม่มีรอยแตก และมีเบอร์ดายส์ประทับชัดเจน
โซลูชันพิเศษ: เครื่องมืออเนกประสงค์ 3-in-1 รุ่น HHY-60H
สำหรับช่างซ่อมบำรุงที่ต้องการความคล่องตัวสูงสุด รุ่น HHY-60H คือคำตอบสุดท้าย ด้วยหัวแบบอเนกประสงค์ที่สามารถเปลี่ยนฟังก์ชันได้ถึง 3 อย่างในเครื่องเดียว:
- ย้ำหางปลา (Crimping): รองรับสายไฟสูงสุด 300 sq.mm.
- ตัดสายไฟ (Cutting): สามารถตัดสายทองแดง/อลูมิเนียมได้ถึงขนาด 40 มม.
- เจาะรู (Punching): มาพร้อมชุดลูกเจาะสำหรับเจาะรูบนแผ่นโลหะได้ถึง 60 มม.
นี่คือเครื่องมือที่เหมาะสำหรับพกติดรถบริการ เพื่อรับมือกับงานซ่อมบำรุงหน้างานที่หลากหลายได้อย่างครบครัน
