ประแจปอนด์ไฮดรอลิก แบบบาง

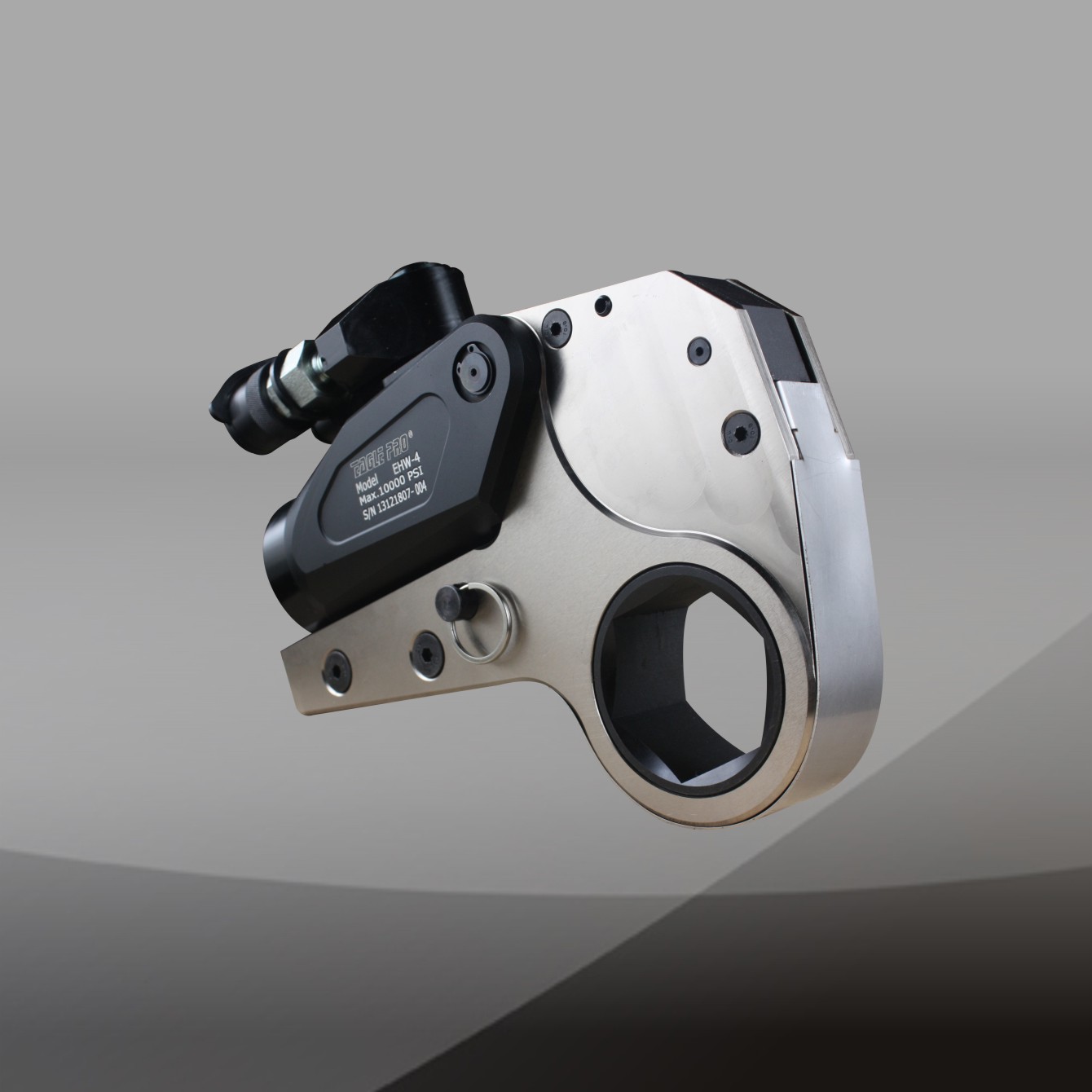

ประแจปอนด์ไฮดรอลิก แบบบาง (Low Profile Hydraulic Torque Wrench): โซลูชันสำหรับพื้นที่จำกัด

ในงานอุตสาหกรรมหนัก การเข้าถึงโบลท์และน็อตที่อยู่ในพื้นที่แคบและซับซ้อนถือเป็นความท้าทายอย่างยิ่ง Toolshop88 เข้าใจปัญหานี้ดีและขอนำเสนอ ประแจปอนด์ไฮดรอลิก แบบบาง (Low Profile Hydraulic Torque Wrench) หรือที่เรียกว่า Hydraulic Cassette Wrench เครื่องมือที่ถูกออกแบบมาโดยเฉพาะเพื่อมอบพลังการขันมหาศาลและความแม่นยำสูงสุดในจุดที่เครื่องมือทั่วไปไม่สามารถเข้าถึงได้

ทำไมต้องใช้ ประแจไฮดรอลิกสำหรับพื้นที่แคบ?

ประแจทอร์คไฮดรอลิค Low Profile แตกต่างจากรุ่น Square Drive ทั่วไป ด้วยการออกแบบที่แยกส่วนระหว่าง “Power Head” (ตัวขับเคลื่อน) และ “Hexagon Cassette” (ตลับหกเหลี่ยม) ทำให้มีรูปทรงที่แบนและบางกว่ามาก ซึ่งมอบข้อได้เปรียบดังนี้:

• เข้าถึงได้ทุกที่: สามารถสวมเข้ากับน็อตได้โดยตรงในบริเวณที่มีระยะห่างเหนือหัวน็อตน้อย หรือบริเวณที่น็อตอยู่ชิดกับโครงสร้าง เช่น หน้าแปลนท่อ (Pipe Flanges)
• น้ำหนักเบาและคล่องตัว: ตัวเครื่องมีขนาดเล็กและน้ำหนักเบากว่าเมื่อเทียบกับรุ่น Square Drive ที่ให้แรงบิดเท่ากัน ทำให้ง่ายต่อการใช้งานบนที่สูงหรือในท่าทำงานที่ยากลำบาก
• ความแม่นยำสูง: ให้ค่าแรงบิดที่แม่นยำสูงถึง ±3% เช่นเดียวกับรุ่นมาตรฐาน ทำให้มั่นใจได้ในความปลอดภัยและความสมบูรณ์ของทุกจุดเชื่อมต่อ
• ลดความเสี่ยง: ลดความจำเป็นในการใช้เครื่องมือดัดแปลงที่อาจไม่ปลอดภัยและให้ค่าทอร์คที่ไม่แน่นอน

เจาะลึกการออกแบบ Low Profile: ระบบ Power Head และ Hexagon Cassette

ความพิเศษของประแจทอร์คแบบบางอยู่ที่การออกแบบเป็น 2 ส่วนหลักที่ทำงานร่วมกัน:

• 1. ตัวขับเคลื่อน (Power Head): เป็นส่วนที่มีกระบอกสูบไฮดรอลิค ทำหน้าที่สร้างและส่งผ่านแรงบิด
• 2. ตลับหกเหลี่ยม (Hexagon Cassette): เป็นส่วนที่ใช้สวมเข้ากับหัวน็อตโดยตรง มีลักษณะเหมือนแหวนข้าง และสามารถถอดเปลี่ยนได้

ระบบ Modular เพื่อความคุ้มค่าและความยืดหยุ่นสูงสุด

จุดเด่นที่สุดของระบบนี้คือ Power Head หนึ่งตัว สามารถใช้ร่วมกับ Cassette ได้หลายขนาด ซึ่งหมายความว่า หากคุณมีงานที่ต้องขันน็อตหลายขนาด คุณไม่จำเป็นต้องซื้อประแจทั้งตัวใหม่ทุกครั้ง เพียงแค่ซื้อ Cassette ขนาดที่ต้องการเพิ่มเท่านั้น ทำให้เป็นการลงทุนที่คุ้มค่าและยืดหยุ่นกว่ามาก

เข้าใจ “ระบบ” การทำงานที่สมบูรณ์ 🔧

เช่นเดียวกับประแจไฮดรอลิคทุกชนิด การทำงานต้องอาศัยระบบที่ครบถ้วน 3 ส่วน:

1. ประแจทอร์ค (Power Head + Cassette): ตัวเครื่องมือหลักสำหรับเข้าถึงน็อต
2. ปั๊มไฮดรอลิคไฟฟ้า (Electric Pump): ต้นกำลังที่สร้างแรงดันน้ำมัน 700 Bar (10,000 PSI) เพื่อขับเคลื่อนประแจ
3. สายไฮดรอลิคคู่ (Twin-Line Hose): สำหรับส่งและรับน้ำมันแรงดันสูงระหว่างปั๊มและประแจ

คู่มือการเลือกและการใช้งานอย่างมืออาชีพ

การเลือกขนาด Cassette และแหวนลดขนาด (Reducing Inserts)

การเลือก Cassette ต้องวัดจาก “ขนาดข้ามมุม” (Across Flats – AF) ของหัวน็อต เป็นหน่วยมิลลิเมตร (mm.) แล้วเลือกรุ่น Cassette ที่มีขนาดตรงกัน นอกจากนี้ เพื่อเพิ่มความอเนกประสงค์ คุณยังสามารถใช้ แหวนลดขนาด (Reducing Inserts) เพื่อให้ Cassette ขนาดใหญ่ สามารถใช้ขันน็อตขนาดเล็กลงมาได้ ช่วยประหยัดค่าใช้จ่ายในการซื้อ Cassette หลายๆ ขนาด

การตั้งค่าแรงบิด (Torque) และจุดรับแรงปฏิกิริยา

• การตั้งค่าแรงบิด: ค่าแรงบิดจะถูกตั้งค่าโดยการปรับแรงดันที่ “ปั๊มไฮดรอลิค” แล้วเทียบค่าจาก “ตารางเทียบค่าแรงดัน” (Torque Chart) ที่มาพร้อมกับเครื่องมือแต่ละรุ่น
• จุดรับแรงปฏิกิริยา: ประแจแบบบางจะใช้ “ตัวเครื่องของ Cassette เอง” เป็นจุดรับแรง โดยจะค้ำยันกับน็อตตัวถัดไปหรือขอบหน้าแปลนที่แข็งแรงเสมอ ผู้ใช้งานต้องตรวจสอบให้แน่ใจว่าจุดค้ำยันมีความมั่นคงก่อนเริ่มทำงานทุกครั้ง
