เครื่องมือจัดแนวหน้าแปลน

เครื่องมือจัดแนวหน้าแปลน (Flange Alignment Tool): จบปัญหาหน้าแปลนเยื้องศูนย์

การประกอบหน้าแปลนที่ไม่ตรงแนวเป็นหนึ่งในปัญหาที่ท้าทายและเสียเวลาที่สุดในงานติดตั้งระบบท่อ การฝืนดึงหรือใช้รอกโซ่ดึงท่อเข้าหากันไม่เพียงแต่จะสร้างความเค้น (Stress) ที่เป็นอันตรายต่อระบบ แต่ยังทำให้ปะเก็นเสียหายและเกิดการรั่วซึมในระยะยาว Toolshop88 ขอนำเสนอ เครื่องมือจัดแนวหน้าแปลน ซึ่งเป็นโซลูชันที่ปลอดภัย แม่นยำ และรวดเร็วที่สุดในการแก้ปัญหานี้

รู้จักประเภทของหน้าแปลนเยื้องศูนย์ (Types of Misalignment)

ก่อนจะเลือกเครื่องมือที่ถูกต้อง เราต้องเข้าใจประเภทของการเยื้องศูนย์ก่อน ซึ่งมี 2 ประเภทหลัก:

• 1. การเยื้องศูนย์เชิงมุม/รูโบลท์ไม่ตรงกัน (Rotational Misalignment): คือกรณีที่หน้าแปลนขนานกันดี แต่รูโบลท์ของหน้าแปลนทั้งสองฝั่งหมุนเยื้องกัน ทำให้ไม่สามารถร้อยโบลท์ผ่านได้
• 2. การเยื้องศูนย์แนวขนาน (Lateral/Parallel Misalignment): คือกรณีที่หน้าแปลนขนานกัน แต่แกนกลางของท่อทั้งสองเส้นไม่ตรงกัน ทำให้เกิดระยะห่างที่ไม่เท่ากันรอบหน้าแปลน

เลือกเครื่องมือให้ถูกประเภทงาน: แก้ปัญหาให้ตรงจุด

สำหรับแก้ปัญหา “รูโบลท์ไม่ตรงกัน” (Rotational Misalignment)

เราใช้เครื่องมือที่ทำงานโดยการสอดแกนเข้าไปในรูโบลท์ของหน้าแปลนทั้งสองฝั่ง แล้วใช้กลไกของเครื่องมือเพื่อ “หมุน” หน้าแปลนฝั่งที่เคลื่อนที่ได้ให้กลับมาอยู่ในแนวตรงกับอีกฝั่งหนึ่งอย่างนุ่มนวล

รุ่นที่เหมาะสม: HHP-FA1TM (แบบเมคคานิค)

สำหรับแก้ปัญหา “ท่อขนานแต่เยื้อง” (Lateral Misalignment)

เราใช้เครื่องมือที่ทำหน้าที่เป็น “ตัวดึง” หรือ “ตัวดัน” โดยจะเกี่ยวเข้ากับรูโบลท์ของหน้าแปลน แล้วใช้แรงจากสกรูหรือระบบไฮดรอลิคเพื่อขยับหน้าแปลนทั้งชิ้นในแนวระนาบจนกระทั่งแกนกลางของท่อตรงกัน

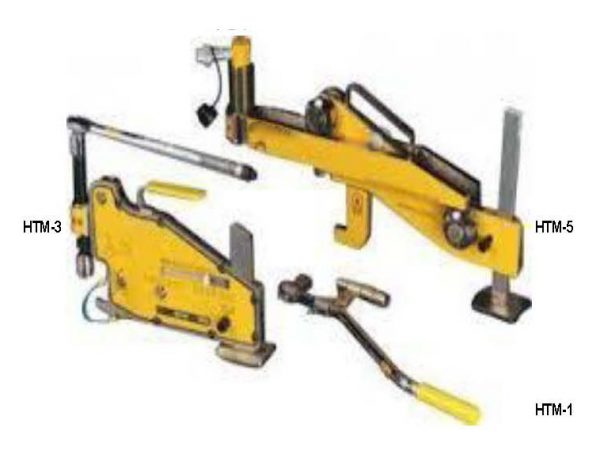

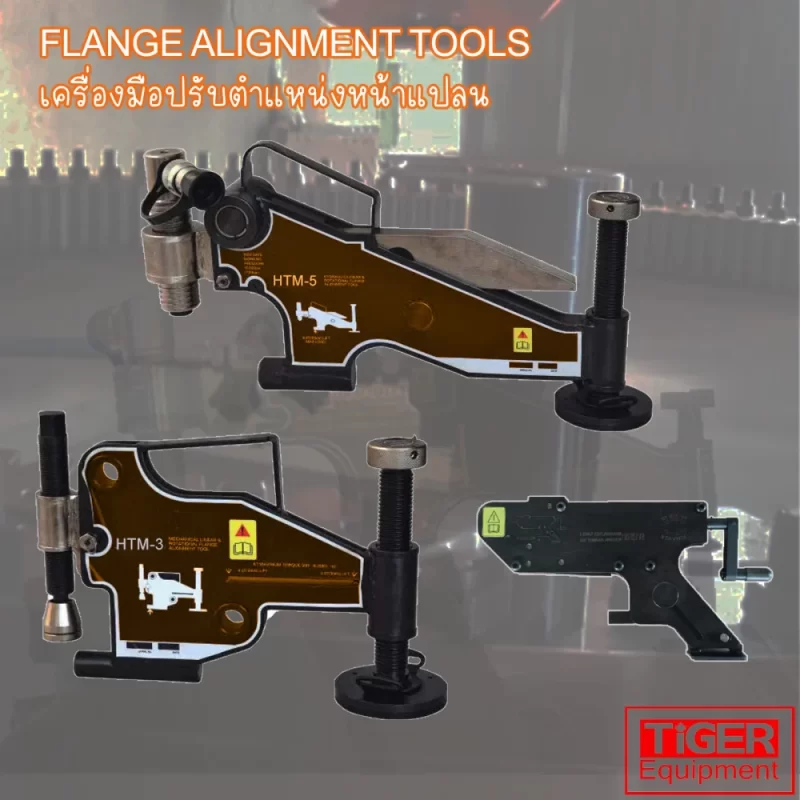

รุ่นที่เหมาะสม: HHP-FA4TM (แบบเมคคานิค), HHP-HTM-5 (แบบไฮดรอลิคสำหรับงานหนัก)

ขั้นตอนการใช้งานและข้อควรระวังเพื่อความปลอดภัย ⚠️

• รองรับน้ำหนักท่อเสมอ: เครื่องมือจัดแนวหน้าแปลนถูกออกแบบมาเพื่อ “จัดตำแหน่ง” เท่านั้น ไม่ใช่สำหรับ “ยกหรือรับน้ำหนัก” ท่อทั้งเส้น ต้องมีการใช้เครน, รอก, หรือขาตั้งรองรับน้ำหนักหลักของท่อไว้เสมอ
• ทำงานอย่างช้าๆ: ไม่ว่าจะเป็นแบบเมคคานิคหรือไฮดรอลิค ควรออกแรงอย่างช้าๆ และสม่ำเสมอ เพื่อให้หน้าแปลนค่อยๆ เคลื่อนเข้าที่โดยไม่สร้างความเค้นฉับพลันให้กับระบบ
• ตรวจสอบความสมบูรณ์ของรูโบลท์: ก่อนใช้งาน ตรวจสอบให้แน่ใจว่ารูโบลท์ไม่มีการสึกหรอหรือเสียหายรุนแรง เพราะอาจทำให้เครื่องมือยึดจับได้ไม่มั่นคง
• สวมใส่อุปกรณ์ป้องกันภัย (PPE): สวมถุงมือและแว่นตานิรภัยทุกครั้งที่ปฏิบัติงาน
